CSV 电磁阀

CSV电磁阀作为一种控制元件,用于在采用稀油和油脂的分支润滑与液压回路中,通断独立工作部分之间的连接。传统阀门中的润滑脂易在此处粘连导致堵塞,而CSV电磁阀的结构可预防并消除此现象。 该电磁阀适用于所有类型的集中润滑系统,通过外部控制对需不同润滑流量的支路进行分离与连接,满足不同润滑周期的需求,能有效提升复杂控制回路功能模式的灵活性。

CSV电磁阀技术参数


技术参数

最高工作压力

400 bar

最大润滑剂流量

15 000 cm3/min

描述

2/2通阀(常闭或常开型)、3/2通阀、4/2通阀(常闭或常开型)

额定工作电压

24V直流,110V交流,230V交流,50/60Hz

进出口管接头

G1/4"、G1/2"、G3/8" 或 G3/4"

适用润滑剂

油、最大 NLGI-2 等级的润滑脂

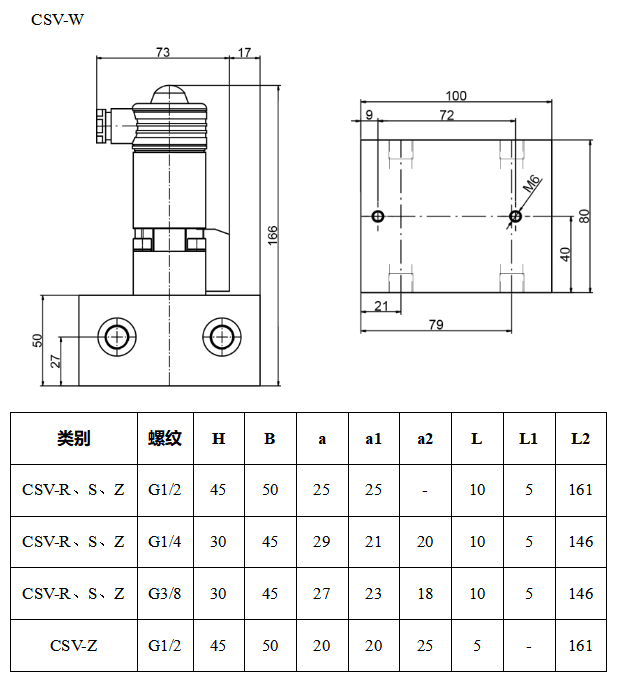

CSV电磁阀尺寸(MM)


CSV电磁阀工作原理


  • 电磁阀的控制元件为电磁铁。当电信号改变时,电磁铁通过线圈驱动阀门至开启或关闭位置,从而实现润滑或液压回路中工作介质流经阀门的通断控制。

  • 阀门在基础位(无电信号时)可设置为常开(NO)或常闭(NC)两种状态。
